ビルメンテナンス業界に入ると「空調機を確認してきて」「AHUが停止している」といった会話をよく耳にします
しかし未経験者や設備管理を始めたばかりの方にとっては
- 空調機ってエアコンと何が違うの？
- 空調機は何をしている設備なの？
- AHUとは同じもの？
と疑問に感じることも多いでしょう
この記事では空調機の役割や仕組み、ビルでどのように使われているのかを図解を交えながら初心者向けにわかりやすく解説します
空調機とは？
空調機とは、建物内の空気を快適な状態に保つための設備です
正式には「空気調和機（Air Handling Unit：AHU）」と呼ばれます
室内の空気を
- 冷やす
- 暖める
- 湿度を調整する
- 空気を循環させる
- 換気を行う
などの役割を担っています
家庭用エアコンは一部屋ごとに設置されますが、ビルの空調機は一台で広いフロア全体もしくはその一部を空調することが特徴です
空調機の役割
空調機の役割は大きく分けて4つあります
① 空気を冷やす・暖める
空調機内部には冷温水コイルやDXコイル（直接膨張コイル）が設置されています
ここを空気が通過することで冷房または暖房が行われます
例えば冷房時は約30℃の空気を18〜20℃程度まで冷却し、室内へ送り出します
② 空気を循環させる
空調機には送風機（ファン）が設置されています
送風機が空気をダクトへ送り出し、建物全体へ給気します
室内の空気は再び還気（RA）として空調機へ戻り、再利用されます
この循環を繰り返すことで室内環境を維持しています
③ 換気を行う
空調機は室内の空気だけを循環させているわけではありません
外気（OA）を取り込み、新鮮な空気を室内へ供給しています
一方で室内の空気の一部は排気（EA）として屋外へ排出されます
これによりCO₂濃度や臭気の上昇を防いでいます
④ 空気をきれいにする
空調機にはエアフィルターが設置されています
フィルターを通過することでホコリやゴミを除去し、室内へ清潔な空気を供給しています
フィルターが汚れると風量が低下し、空調能力も落ちてしまいます
そのため定期的な清掃や交換が必要です

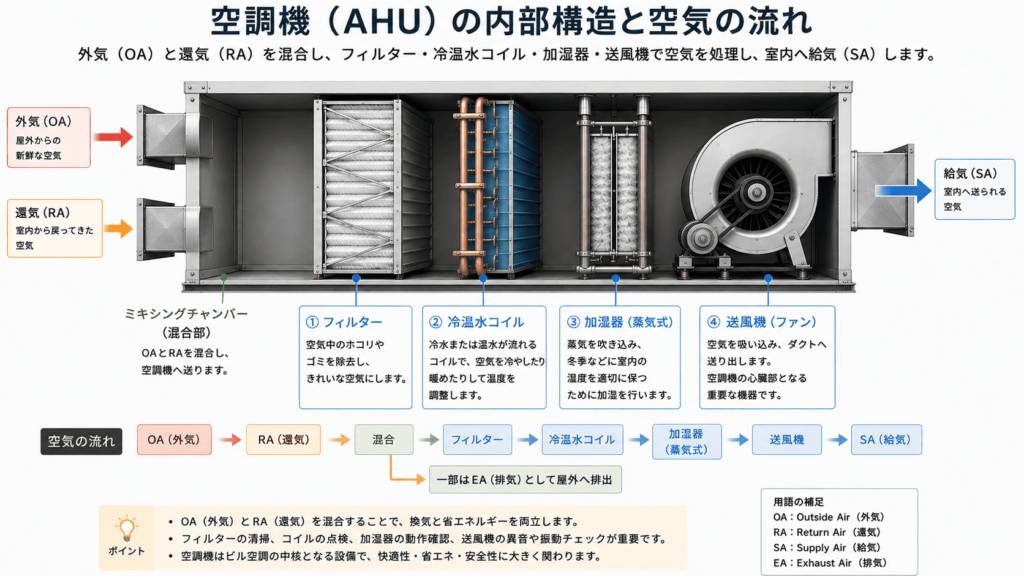

空調機の仕組み
空調機は次のような流れで空気を処理しています
OA（外気）
↓
RA（還気）
↓
混合
↓
フィルター
↓
冷温水コイル
↓
送風機
↓
SA（給気）
↓
室内
↓
RA（還気）
この流れを理解すると、竣工図や空調系統図も読みやすくなります
空調機の主な構成部品
フィルター
空気中のホコリやゴミを除去します
汚れると風量不足や消費電力増加の原因になります
冷温水コイル
冷水または温水が流れる熱交換器です
空気の温度を調整する役割があります
加湿器
冬季に室内湿度を維持するため設置されることがあります
電極式や蒸気式など様々な方式があります
送風機（ファン）
空気をダクトへ送り出す装置です
空調機の心臓部とも言える重要な設備です
ダンパー
外気や還気の量を調整します
ダンパーの故障は室温異常や換気不足につながることがあります
AHUと空調機の違い
結論から言うとほぼ同じ意味です
AHUとは「Air Handling Unit」の略称で、日本語では空気調和機や空調機と呼ばれています
現場では
- AHU
- 空調機
- エアハンドリングユニット
が混在して使われています
そのためどれも同じ設備を指していると考えて問題ありません
空調機と外調機（OAHU）の違い
初心者が混同しやすい設備が外調機（OAHU）です
空調機は主に室内の空気を循環させながら空調します
一方で外調機は外気処理を主な目的とした設備です
外調機については別記事で詳しく解説しています
【内部リンク：外調機（OAHU）とは？】
現場ではどこを点検する？
ビルメンテナンスでは空調機の日常点検を行います
代表的な点検項目は
- フィルターの汚れ
- Vベルトの状態（外れてない、弛んでない）
- ファンの軸受温度
- 異音・異臭
- 異常な振動の有無
- ドレン排水の詰まりの有無
- ダンパー動作（動作不良・固着の有無）
- 冷温水バルブ（開閉の確認）
- 電流値（正常値の確認）
これらを日常的に確認することで故障を未然に防ぎます
空調クレームとの関係
「部屋が暑い」「寒い」といったクレームが発生した場合、空調機が正常に動作しているかを確認します
例えば
- SAの温度や風量は適切か
- 冷温水コイルの温度・流量は適切か
- ファンは停止していないか
- フィルターは詰まっていないか
- ダンパーは正常に動いているか
などを確認することで原因を絞り込むことができます
そのため空調機の仕組みを理解することは、ビルメンにとって非常に重要です
よくある質問
空調機とエアコンは同じですか？
どちらも空調設備ですが用途が異なります
家庭用エアコンは一部屋ごとに設置されることが多く、空調機はビル全体やワンフロアを空調するために使用されます
空調機は換気もできますか？
一般的な空調機では外気を取り入れることで換気も行います
ただし建物によっては外調機が換気を担当する場合もあります
AHUとは何の略ですか？
AHUは「Air Handling Unit」の略称です
日本では空調機や空気調和機と呼ばれています
まとめ
空調機は建物の空気を快適に保つための重要な設備です
冷暖房だけではなく、換気や空気清浄など様々な役割を担っています
またビルメンテナンスでは最も点検する機会が多い設備の一つでもあります
まずは
- OA
- RA
- SA
- EA
の流れと空調機内部の構成を理解すると、竣工図や空調系統図も読みやすくなります
